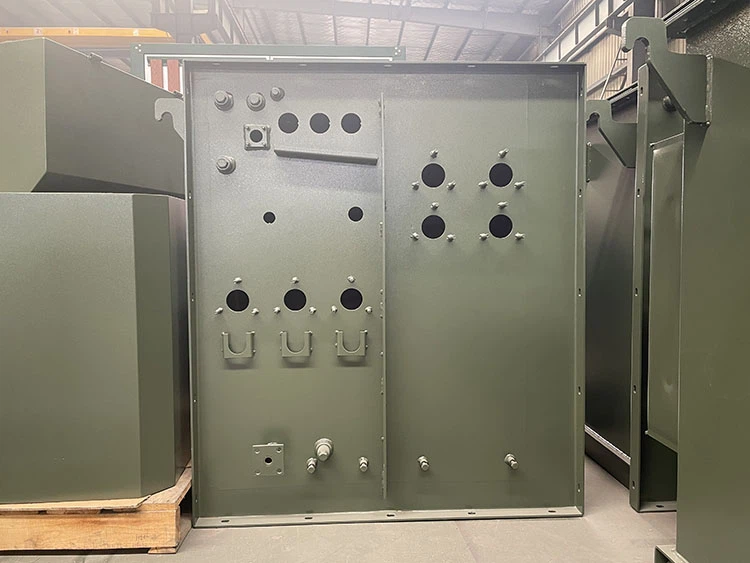

Transformator montat pe suport cu alimentare radială

Impactul asupra mediului

Transformatoarele montate pe tampon cu alimentare radială sunt proiectate ținând cont de considerentele de mediu. Unitățile moderne sunt adesea umplute cu uleiuri izolatoare biodegradabile sau izolație netoxică de tip uscat, minimizând impactul asupra mediului în caz de scurgeri sau scurgeri.

Aprovizionare disponibilă

Putere nominală	45kVA~6000kVA
Tensiuni nominale primare	până la 35 kV
Tensiuni nominale secundare	până la 24,94 kV
HV Tap Range	±2×2,5% sau altele
Tip conexiune	Delta/Wye
Conductor de bobinaj	Cupru sau Aluminiu
TIP	Alimentare în buclă / Alimentare radială
Configurare	Front viu / front mort
BIL	30-150kV
Standarde	ANSI, IEEE, DOE, CSA, NEMA, UL
Aplicație	Zone rezidentiale, hoteluri, case unifamiliale, parcuri, sisteme de distributie
Tipul de ulei	Ulei mineral sau ulei vegetal natural biodegradabil, fluid fără PCB
Culoare de finisare	Bell Green sau personalizat
Evaluare incintă	Dulap de cablaj rezistent la intemperii NEMA 3R, rezervor etanș

GENERAL

Transformatoarele montate pe suport pot fi instalate oriunde, inclusiv în interior, în exterior sau chiar pe străzi.

Este foarte recomandat ca un transformator montat pe suport să fie întotdeauna instalat în exterior; cu toate acestea, este posibil să instalați aceste transformatoare oriunde.

Denumirile comune pentru acest tip de echipamente includ transformatoare montate pe suport de alimentare radială umplute cu lichid sau transformatoare montate pe suport de alimentare în buclă.

Parametrii

Următorul tabel este parametrul standard al transformatorului montat pe suport cu alimentare radială. Dacă aveți nevoie de alte niveluri de capacitate și tensiune, vă rugăm să contactați TRANSpower pentru a obține parametri tehnici și oferte exacte.

Oferim transformatoare personalizate montate pe Pad cu alimentare radială în funcție de clienți.

Specificațiile de mai jos sunt NUMAI pentru referință.

Dimensiunile transformatoarelor cu montare pe suport trifazic
kVA	Tip	HV	LV	L (mm)	D(mm)	H(mm)
75	radial	25000Delta	480GrdY/277	1280	1085	1085
150	buclă	14400v	600GrdY/347	1480	1250	1750
225	radial	4160Delta	347GrdY/600V	1480	1295	1750
300	buclă	345000	208GrdY/120	1500	1730	1850
500	buclă	1247Grdy/7200V	600Y/347	1447	1800	1750
750	radial	24940GrdY/14400	800GrdY/462	1485	1730	1750
1,000	radial	249400DELTA	480V	1730	1350	1850
1,250	buclă	25000V	416V	1730	1320	1920
1,500	buclă	4160GRDY/2400	600GrdY/347	1730	1910	1965
1,500	buclă	34500DELTA	480GrdY/277	2220	2069	2065
1,750	buclă	13800Delta	480GrdY/277	1730	2304	1900
2,000	radial	4160DELTA	415GrdY/240	1730	1950	1810
2,500	buclă	25000DELTA	600GrdY/347	1730	2560	1960
2,550	buclă	12470DELTA	415GrdY/240	1730	2000	2200
2600	Buclă	34500DELTA	416GrdY/240	1730	1695	2290
3000	Buclă	27.600 DELTA	13.800 DELTA	1830	2360	2000
4000	buclă	27600Delta	600GrdY/347	1900	2500	2010
5000	radial	13.800 DELTA	4.160 GrdY/2.400	1900	2735	2500
7000	buclă	27.600 DELTA	13.800 DELTA	2200	3030	2080
7500	buclă	249400DELTA	4,16 kv Wye	2300	3200	2100
10000	buclă	24900GrdY/14400	600V	2800	3500	2560

Materiale principale

product-800-800

Test și QC

După fabricarea fiecărei unități de transformator montat pe tampon cu alimentare radială, testele de rutină/FAT vor fi efectuate conform cerințelor ANSI/IEEE C57.12.90 și C57.12.00. Raportul de testare respectă standardele IEEE/CSA, iar eficiența respectă standardele DOE 2016.

Test de rutare în fabrica noastră
Test de rezistență la înfășurare
Test de rezistență la izolație
Test de eroare a raportului de tensiune
Test de impedanță de scurtcircuit
Test de pierdere (putere) fără sarcină
Test de pierdere de sarcină (putere).
Test de rezistență la tensiune indusă
Test de rezistență la tensiune de sursă separată
Test de integritate a presiunii

Oferim opțiuni de supraveghere a testelor atât online, cât și offline pentru clienții noștri. De asemenea, puteți alege o terță parte, cum ar fi SGS, CSA sau UL, care să viziteze fabrica Transpower, în timpul testului cu martori, testul fiind executat și să primească un raport care respectă în totalitate cerințele standard. Alternativ, puteți solicita monitorizarea video online pentru a observa procesul de testare în timp real. Asigurarea transparenței și a încrederii în procedurile de testare.

Echipamentele noastre de producție și testare au calibrare profesională în fiecare an.

Transformator montat pe suport cu alimentare radială Contur

Pictura

product-1500-844

Pachetele și transporturile noastre

Zona de asamblare și ambalare

După asamblare, apoi livrare prin container

Aplicații

Transformatoarele noastre trifazate cu montare pe pad pot fi utilizate într-o varietate de aplicații, toate variind în complexitate.

product-809-321

product-805-289

Întrebări frecvente (FAQ)

Î: Care este diferența dintre înfășurările din cupru și aluminiu din interiorul transformatorului?

R: Transformatoarele înfășurate cu sârmă de aluminiu sau cupru au pierderi și performanțe similare. Alegerea utilizării înfășurărilor din cupru sau aluminiu depinde de aplicație și de preferințele individuale. Tipul de material de înfășurare nu afectează fiabilitatea transformatorului. Durata de viață a unui transformator este definită de durata de viață a sistemului său de izolație.

Î: Care sunt considerentele de mediu?

R: Transformatoarele trebuie instalate ținând cont de eventualele scurgeri de ulei izolator. Utilizarea fluidelor ecologice și respectarea reglementărilor locale privind materialele periculoase poate ajuta la atenuarea impactului asupra mediului.
